Tutoriel : Utilisation d’un Afficheur OLED 128×64 avec Arduino

Spécification

• Interface type: IIC interface
• Pin definition: GND, VCC, SCL, SDA
• 1.GND(OLED power supply
• 2.VCC (OLED 3.3~5V)
• 3.SCL(OLED IIC Clock line)
• 4.SDA(OLED IIC Cable)
• Color: Blue LED/ White LED
• Resolution: 128×64
• Power: 0.06W
• Temperature: -30°C to 70°C
• Dimension: 29.28 x 27.1 mm (LW)
• Compatible with 3.3V and 5V control chip I / O level
• OLED internal drive chip: SSD1306

Matériel

• Ordinateur
• Arduino UNO
• Câble USB A Mâle/B Mâle
• OLED TF052

Principe de fonctionnement

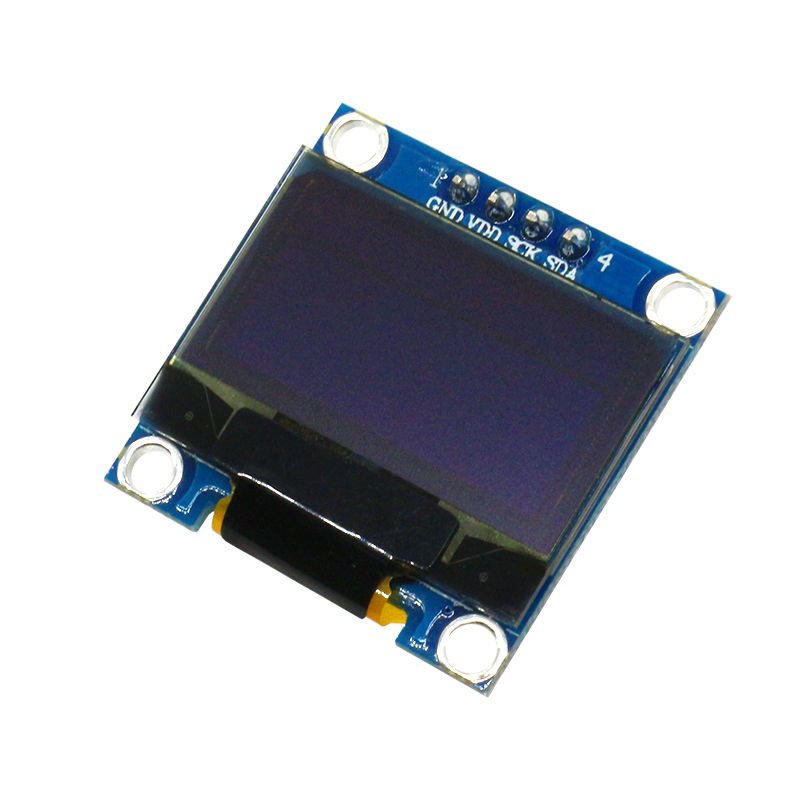

L’afficheur OLED TF052 est basé sur le circuit SSD1306 et s’interface à l’aide de la communication I2C.

Schéma

L’écran OLED présente 4 broches pour permettre la gestion de l’affichage. Il est alimenté par le microcontrôleur et se connecte au bus I2C.

• GND Relier à la masse du microcontrôleur
• VCC Broche d’alimentation. Typiquement connectée à la broche 3V ou 5V du microcontrôleur.
• SCL Horloge de la communication I2C
• SDA Données de la connexion I2C.
